LCD液晶模块名称的命名和原理，也许很多人都不是很了解其中的命名规则和原理，不过没关系，今天就给大家普及下关于LCD液晶模块名称的命名和原理。

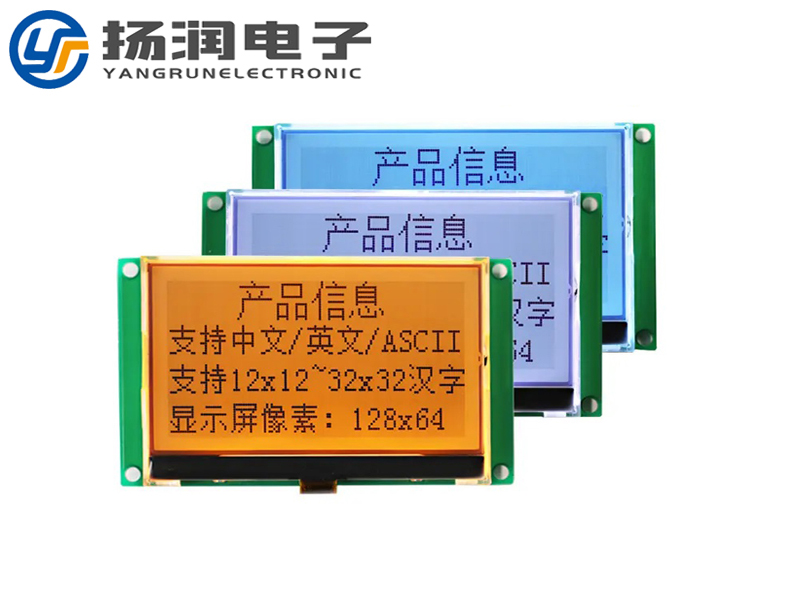

        我们都知道，每一种型号的LCD液晶显示模块，现在都是以它的液晶显示的点数来命名的，例如12864，它实际就是128列、64行的阵列。每一个型号的LCD液晶模块都会有它的一些参数情况，下面我们以12864为例，来看看它的一些原理。

12864，每一个显示点都对应一位二进制数，1代表亮，0则代表灭。存储这一些点阵信息的RAM被称之为显示数据存储器。当要显示某一个图形或者汉字时，就是将相应的点阵信息写入到相应的存储单元之中。图形或者汉字的点阵信息当然是要由自己来设计的，问题的关键处就是显示点在液晶屏上面的位置与其在存储器中的地址之间的情况。

        由于大多数的液晶显示模块的驱动电路都是由一片行驱动器和两片列驱动器所构成，所以12864LCD液晶屏实际上都是由左右两块独立的64*64的液晶屏拼接而成，每个半屏都有一个512*8 bits显示数据RAM。左右半屏的驱动电路以及存储器分别都是由片选信号CS1和CS2所选择。

        显示点是在64*64液晶屏上的位置由行号(line,0~63)和列号(column,0~63)来确定。512*8 bits RAM之中的某个存储单元的地址是由页地址(Xpage,0~7)与列地址(Yaddress,0~63)来确定。每一个存储单元都会存储大概8个液晶点的显示信息。

        为了使得液晶点的位置信息和存储地址的对应关系更加的直观，将64*64的液晶屏从上至下8等分之为8个显示小块，每一块包括了8行*64列个点阵数。每一列中的8行点阵信息都构成一个8bits的二进制数，存储在其中一个存储单元之中。需要注意的是：二进制的高低有效位顺序和行号的对应关系因不同的商家而不同

        以上就是给大家讲解的关于LCD液晶模块名称的命名和原理，希望对大家有所帮助。
